CAD模組：提供強大的CAD設計能力
CAST-ENGINEER™ 完美地解決現有電腦模擬系統CAD能力太差與缺乏設計的缺點，在設計工程和仿真工程中架設了一座橋樑，透過BREP 內核的實體模型，對特別複雜的幾何曲面可完善的描述。
CAST-ENGINEER™ 具備基礎2D、3D 功能，例如進行二維草圖設計、基本三維實體和布爾操作、特徵設計...等，在幾何修復和重構上能對三維數據自動修復、糾正自相交曲線和曲面、清理和縫合幾何邊界、修整和刪除細小或無用的曲面，與自動調整曲面法向和曲線降階、光順，對於處理複雜的鑄造零件和模具都有極大幫助。此外，CAST-ENGINEER™ 還有鑄造流道系統設計專業模組，藉助CAST-ENGINEER的專業功能，設計人員能夠直接設計澆口、澆道、溢流槽和冷卻系統...等，直接根據三維鑄件快速進行CAD流道設計或建立仿真模型，並進行進一步分析。
資料格式：
- 輸入格式： IGES、STEP、STL、DXF、BREP
- 輸出格式： IGES、STEP、STL
- 專用格式：CATIA、UG、PRO-E、Solidworks(專用格式須額外授權)
CAST-ENGINEER強大的幾何修復功能(左：修復前 右：修復後)
CAST-ENGINEER能有效地自動清理CAD缺陷，
合併過小的邊與面、自動處理幾何重疊、清理製程圓角。

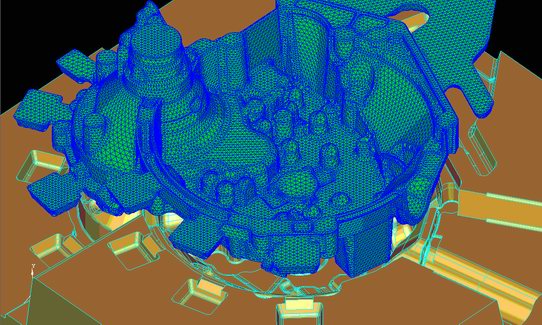

CAST-ENGINEER的CAD和MESH都集中在同一個相同
的應用環境中，真正將CAD與CAE統整合一。
