長期以來，在鑄造產品和鑄造模具設計與製造領域，大家一直期望一種在前端設計概念階段就能提供引導和幫助的有效工具，因為這個時候往往能獲得最好的效率和最大的投入產出效益。一般說來，這種工具必須滿足幾個條件：簡單、快速、方便、準確，而且不能受到應用範圍和經驗數據的限制。
CAST-DESIGNER配合最新的CPI(Casting Process Insight)模組，完美解決了前端設計階段快速指導方案選擇和現有方案修改的難題。基於獨特的創新技術，CAST-DESIGNER CPI專門針對產品和模具前端設計和方案選擇而度身定做，能詳細地反映鑄造流動過程中金屬流動、溫度、壓力與速度等各種物理行為。與傳統的數值模擬方法相比，CPI完全勝過CAD環境，提供擬真的分析結果；分析模型的設置非常簡便，無需任何CAE知識；依據模型的大小與複雜程度，CPI計算時間只需要0.5~1小時， 所提供的結果則與傳統的CAE分析非常接近。
CAST-DESIGNER CPI 致力於實現軟體易用性、穩定性與功能上的最佳平衡，
設計人員可以採用最快捷和有效的方法去解決超過80%的工業問題。
核心價值
CAST-DESIGNER CPI是迄今為止唯一經過工業驗證，能真正為鑄造產品和鑄造模具設計提供快速方案選擇和方案修正的產品。
- 能完整地分析壓鑄充填和凝固的整個過程，並提供豐富的流動和溫度分析結果

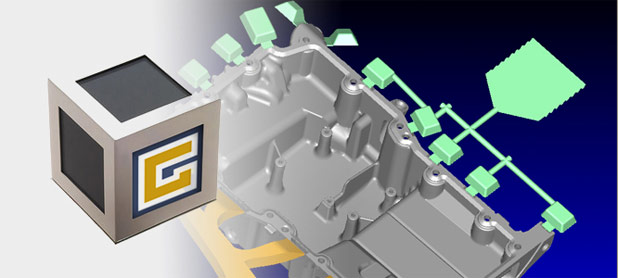

- 為流道設計選擇最佳流道和流道修改，提供快速有效的實用工具和理論引導
- 基於獨特的創新技術，針對鑄造產品和模具概念設計和方案選擇，與傳統的經驗方法相較更加科學、準確且沒有侷限性
- 以有限元技術為基礎，網格功能強大、快速、全自動且網格品質非常優秀
- 快速提供可視化的分析結果，設計分析完全一體化，可在設計中進行分析，也可以在分析中繼續設計。從CAD開始，包含整個分析過程，可控制在0.5~1.5小時之內
- 所有功能高度集成，分析模型直接在CAD環境，設置非常簡便，所有條件和參數都在同個界面內，三五分鐘就可完成全部設置。同時支援設置模板文件，可以隨時重複設置參數或批量分析
- 提供鑄件分區填充的設計概念，能指導設計人員有效地設計內澆口，並盡可能保持澆注平衡
- 提供非常強大的鑄件厚度分析工具，方便進行零件層面的設計改進和指導模具設計，同時也可為冷卻水道設計提供幫助
- 設計人員無需瞭解複雜的數值計算理論或CAE知識，上手快、學習時間短、效率高
工作流程
CAD數據格式與處理
- 以三維鑄件設計分析，幾乎支援所有CAD 系統，如Catia、UG、Pro-E、Solidworks和AutoCAD
- 標準的CAD輸入/輸出格式有：STEP、IGES、BREP、DXF、STL
- 選購專門的數據模組，可以直接讀入Catia、UG、Pro-E和 Solidworks 的數據
- 支援許多CAE 網格格式，如STL、UNV、Ansys、Nastran...等
- 內置OpenCASCADE 內核，具備完善的三維CAD功能
- 強大的CAD數據清理、縫合和數據處理功能
強大的網格劃分功能
- 全自動的網格劃分功能，無需瞭解CAE 知識
- 能生成FDM網格和FEM網格
- 支援六面體網格和四面體網格
- 採用具有專利的獨特網格技術，全自動六面體網格劃分，網格劃分快速和穩健，設計人員能靈活控制不同方向的網格尺寸
- 支援多實體，真正在設計環境中進行，設計人員無需在網格劃分前進行布爾運算
- 原始數據可以是CAD 或網格數據，或是合併CAD與網格數據
- 對CAD和網格數據中可能存在的缺陷進行特別處理，以保證網格劃分順利進行，如存在幾何縫隙、幾何交叉或不封閉
- 對原始數據中一些特別薄或細小的局部特徵進行處理，防止模型過大或重要特徵數據遺漏
CAST-DESIGNER 內置CPI採用FEM網格技術，與傳統的FDM網格的對比
(節省80%的元素，更好的幾何表徵，計算沒有能量損失)
參數設置
- 為CPI分析模型設置鑄造製程數據、邊界條件和控制參數
- 所有條件和參數均包含在一個窗口頁面內，設置非常簡單
- 包含豐富的材料數據，設計人員可以從材料數據庫中直接選擇材料，同時能增加、修改和管理材料數據
- 所有條件與參數均保存在CSF模板文件中，設計人員可隨時帶入
- 無需任何CAE知識，上手快速
分析計算與結果
- 實施模擬計算和分析計算結果
- 採用最新的創新技術，具有很快的分析速度。依照模型大小，分析時間從十幾分鐘到一個小時不等
- 能方便進行批量分析或多任務排隊分析
- 採用著名的ParaView 做為後處理器，功能非常強大、使用靈活、技術先進
- 豐富的分析結果，能以各種方式進行表徵，如雲圖、矢量、曲線、斷面等，支持動畫和VRML等格式輸出
- 後處理採用濾鏡技術，如同Photoshop，功能沒有侷限，可以任意擴充
合作夥伴
- AMCAN
- Chicago White Metal
- Citation Corporation
- Ford-Rawsonville plant
- General Die Casters, INC.,
- General Motors
- Powertrain
- North American Die Casting Association
- Ohio State University
- R&S Design
- Ryobi Die Casting (USA)
