CAST-DESIGNER流道設計的操作流程
人性化的草圖設計

使用CAST-ENGINEER™，首先要求設計人員導入三維的鑄造零件，CAD實體模型或系統支援的任何網格模型均可。人性化的草圖設計是CAST-ENGINEER™的獨家秘笈，是真正新一代的人機設計理念；藉助於此，設計人員可以隨心所欲地將設計方案直接草繪於稿紙、會議白板或任何圖像處理軟體，甚至客戶溝通所用的傳真文件設計草圖也可作為流道設計的起點；設計人員可將這些設計草圖掃瞄成圖像後，以BMP和TIFF圖像格式導入CAST- DENGINEER；原始草圖具備兩種使用方式，一種是將圖像作為設計背景，成為後續流道設計參數調整的依據與比對，這種做法簡單且對草圖沒有任何要求；二是將圖像自動轉換成CAD向量，CAST-ENGINEER™可對向量數據進行縮放、平移、旋轉等操作，並且可直接引用和捕捉，對於設計複雜流道系統特別有用；為了更方便地對草圖(特別是向量圖)進行定位和大小調整，CAST-ENGINEER™也額外設計了輔助工具進行相關配合；除此之外，設計人員習慣使用的AUTOCAD DXF二維數據也可以直接導入。

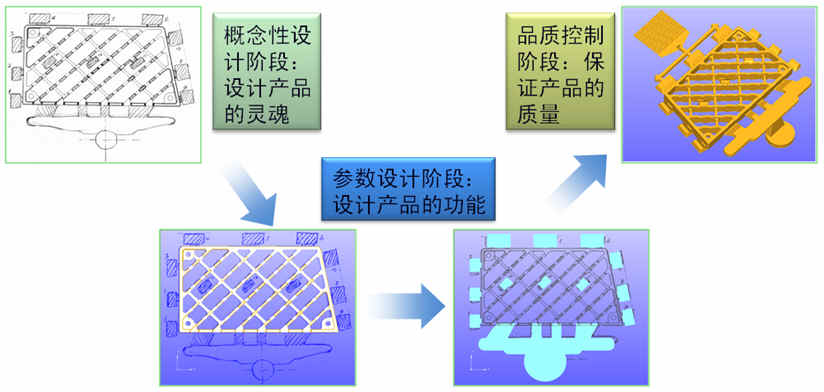

CAST-DESIGNER草圖設計的基本流程和理念

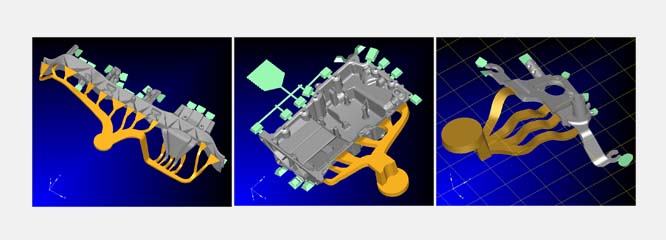

澆注系統設計
流道設計精靈(Design Advisor)
以非常簡潔的方式引導設計人員進行流道設計，根據鑄件質量、體積、幾何尺寸和材質，預算充填時間、提示壓鑄機的選擇以滿足充填率和設備要求，便可以快速的對一速、二速及轉換點、整個流道的加速比...等進行預測和調整，所有澆口和流道的數量微調、修正後，即可完成最後的截面積設計方案。

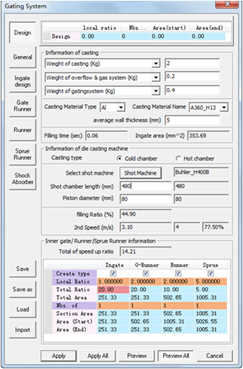

流道設計精靈


內澆口設計
澆注系統的設計起始於內澆口，藉助於之前建立的草圖設計或根據使用者的經驗，確定其位置並不困難，但內澆口的截面積大小則是整個澆注系統設計的關鍵，它決定於鑄件的大小、澆注時間、澆注速度和鑄件的壁厚；CAST-ENGINEER™提供大量的線上幫助和指引，能將經年累月的有效工業經驗直接應用於工業設計中，同時藉著系統內建的各種評估與檢測工具，可非常有效地保證設計的正確性。

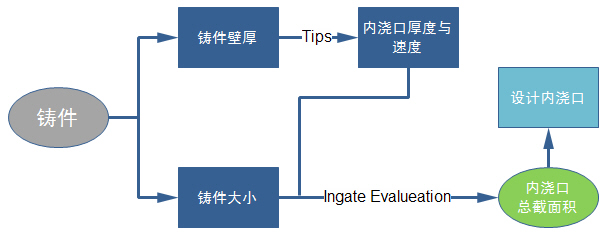

採用CAST-DESIGNER著手設計內澆口的流程


澆口流道與橫澆道設計
設計人員可先定義代表流動路徑的特徵線，然後根據要求自動點選相關特徵點，並在這些特徵點上生成特徵截面，最後將特徵截面進行幾何拓撲構造出平滑的流道。
  • 系統提供多種定義流動路徑的方法：例如通過設計精靈進行快速設計，或者直接選取預先定義好的曲線。
  • 根據特徵點生成的特徵截面，不僅能為設計人員提供豐富的設計參數，並且能自動根據流動方向和流動角進行調整，避免干涉。
  • 在整個設計過程中，所見即所得的2D/3D即時預覽功能，大大提昇軟體的操作性，並且保障軟體的執行效率。

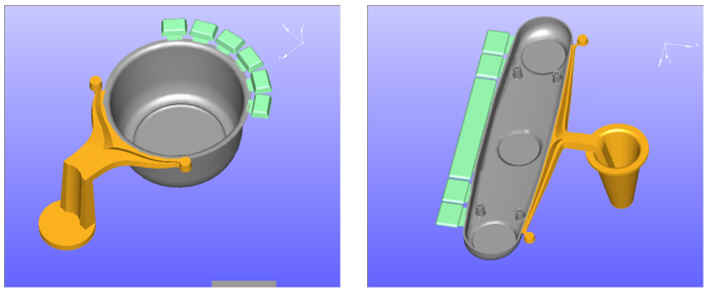

分流錐流道設計
系統同時支援冷室、熱室壓鑄機，在分流錐流道設計中，不僅能對流道設計標準化、全參數化，還能進行壓鑄機選擇，對壓鑄機活塞的填充率、一速和二速、臨界加速點...等進行設計和確認，直接應用於工業製造生產；同時，系統也內置了標準的緩衝器設計功能。

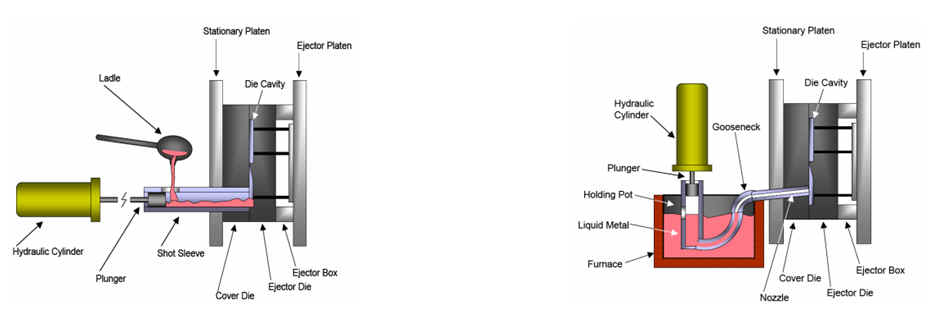

    冷室壓鑄機示意圖                                                                         熱室壓鑄機示意圖




CAST-DESIGNER同時支援冷室和熱室壓鑄機


動模與定模設計
設計人員可以輕鬆決定設計的內澆口、澆口流道或橫澆道以及溢流槽位於壓鑄模具的哪一側，如動模或定模；可隨時進行修改，無論是局部設計過程中還是設計之後，一個按鈕就可以解決這個問題，而系統也總是竭力保障動模與定模的過渡盡可能光滑平穩。

數據保存與再利用
值得一提的是，流道設計過程中的全部參數均可保存於獨立文件，便於設計人員隨時導入；因此，可輕鬆重現同一鑄件在不同方案的快速比較，而且對同一產品進行方案改進或對設計同類產品時，可直接調用之前保存的備用方案，節省80%到90%的設計時間。
