高級MESH模組：具有專利技術的混合網格方法
採用CAST-ENGINEER™ 的高級網格模組可以大大縮短建立CAE網格的時間，採用C3P專利技術的混合網格方法，將FDM網格技術引入CAST- ENGINEER中，並巧妙地利用含特徵保護的網格光滑技術和網格重劃技術，能自動地快速生成FEM網格並滿足鑄造要求。採用這種技術，劃分單件網格的速度能提高10倍以上，裝配體網格的速度能提高10~20倍，有效地解決業界長期困擾的網格問題。
同時，高級網格模組也提供三維網格的Remesh技術，並能對產品和模具的內部網格密度進行獨立控制，在目前的鑄造領域是獨一無二的。

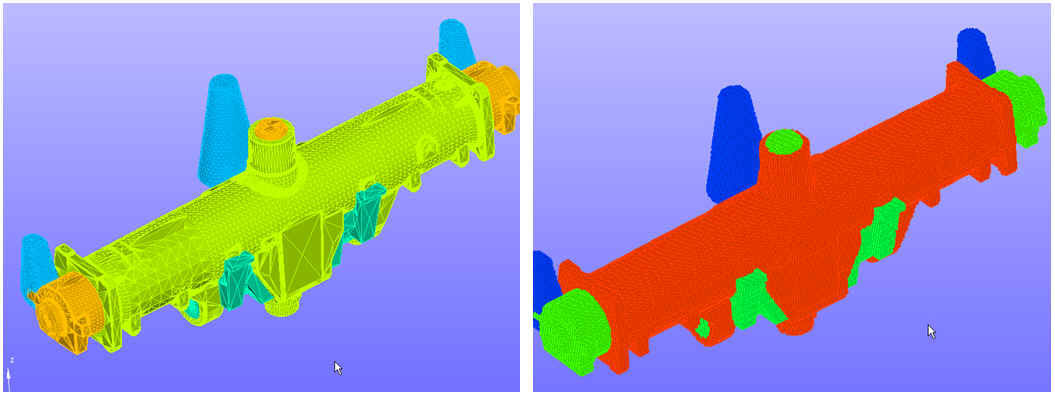

採用混合網格技術和純技術生成的網格對比
• 左：採用混合網格技術生成的網格，累計操作時間：3分鐘
• 右：採用純技術生成的網格，累計操作時間：12分鐘
採用混合網格技術進行裝配體的網格劃分
(a) 原始STL 數據，存在局部幾何不完備和不連續的情形
(b) 體FDM網格劃分
(c) 採用獨有的特徵保護技術對FDM網格進行光順
(d) Remesh後的表面整體網格
(e) 最終生成的體網格並自動進行域分割
(a) (b)
(c) (d)
(e)
三維網格生成中的局部網格密度控制技術
(a) 設定局部密度控制的方式和參數，圓環形定義
(b) 設定局部密度控制的方式和參數，圓柱形定義
(c) 最終生成的網格，無論表面還是內部都同樣受到控制
(a) (b)
(c)
